Шаровой клапан с сильфонным уплотнением VK800 PRO

Шаровой клапан с сильфонным уплотнением VK800 PRO

Запорные клапаны с сильфонным уплотнением не имеют выбросов и не требуют технического обслуживания. Между трубопроводом и окружающей средой расположен непрерывный металлический барьер. Компоненты, которые во время работы клапана подвергаются относительным движениям, приварены к концам металлического сильфона, который поглощает и компенсирует смещение. Следовательно, эти клапаны подходят для любой жидкости и рекомендуются, когда требуются характеристики нулевого выброса для защиты окружающей среды и здоровья рабочих от загрязняющих утечек, для предотвращения дорогостоящих отходов из-за потери энергии и жидкости, а также для устранения немалых затрат. замены упаковки. В заключение, клапаны особенно подходят для опасных, легковоспламеняющихся, смертоносных и взрывоопасных сред.

модель: VK811,VK812,VK813

размерный ряд: DN15 - DN500

диапазон давления: PN16 - PN40

материал: 20Л, 25Л, 12Х18Н9ТЛ, 12X18H12M3ТЛ

температура: -38 to 425 ℃

Используемая среда: пар, термальное масло, расплавленная соль, горячая / холодная вода

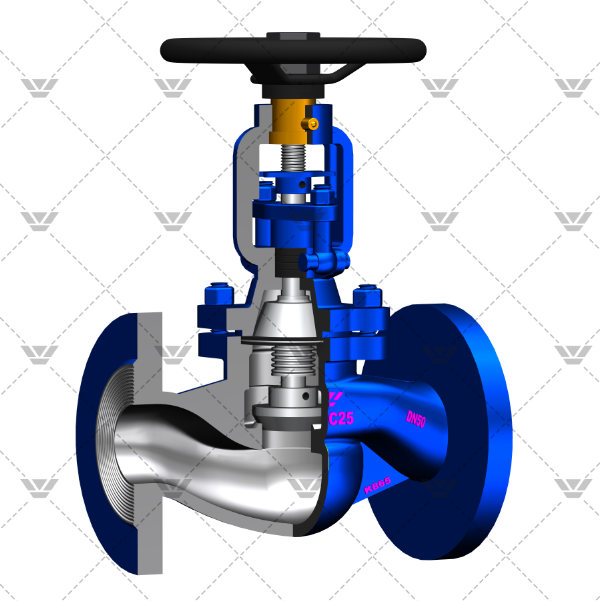

КЛАПАН ЗАПОРНЫЙ СИЛЬФОННЫЙ - конструкция, которая образует металлический барьер между текучей средой и атмосферой за счет автоматической сварки валков, чтобы гарантировать нулевую утечку штока клапана. Клапан запорный с сильфонным уплотнением используется конструкция сильфона. Нижний конец сильфона из нержавеющей стали приварен к штоку клапана через прокладку из нержавеющей стали, чтобы предотвратить коррозию штока клапана технологической жидкостью. Другой конец помещается между корпусом клапана и крышкой клапана, образуя статическое уплотнение. Принята конструкция с двойным уплотнением. В случае выхода сильфона из строя уплотнение штока предотвратит утечку. Сильфон приварен к штоку для обеспечения стабильной работы и предотвращения вибрации штока, вызванной вибрацией заслонки. Он наиболее подходит для трубопроводов с паром, легковоспламеняющимися, взрывоопасными, термомаслами, особо чистыми, токсичными и другими средами. - конструкция, которая образует металлический барьер между текучей средой и атмосферой за счет автоматической сварки валков, чтобы гарантировать нулевую утечку штока клапана. В сильфонном шаровом клапане используется конструкция сильфона. Нижний конец сильфона из нержавеющей стали приварен к штоку клапана через прокладку из нержавеющей стали, чтобы предотвратить коррозию штока клапана технологической жидкостью. Другой конец помещается между корпусом клапана и крышкой клапана, образуя статическое уплотнение. Принята конструкция с двойным уплотнением. В случае выхода сильфона из строя уплотнение штока предотвратит утечку. Сильфон приварен к штоку для обеспечения стабильной работы и предотвращения вибрации штока, вызванной вибрацией заслонки. Он наиболее подходит для трубопроводов с паром, легковоспламеняющимися, взрывоопасными, термомаслами, особо чистыми, токсичными и другими средами.

1. Типовая конструкция двухслойного сильфона;
2. Конструкция крышки клапана отвода тепла;
3. Проектирование нефтехранилища;
4. Конструкция гайки крепления штока клапана стопорным кольцом;
5. Разумная структура продукта, надежное уплотнение, красивый внешний вид;
6. Наплавка Твердый сплав на основе кобальта на уплотнительной поверхности, износостойкий, устойчивый к коррозии, длительный срок службы;
7. Закалка и отпуск штока клапана, а также обработка поверхности азотированием обладают хорошими антикоррозийными и антифрикционными свойствами;
8. Индикация положения подъема штока клапана стала более интуитивной;

9. Материал деталей, размер фланца и количество стыковых сварных швов могут быть разумно выбраны в соответствии с фактическими условиями работы или требованиями пользователя для удовлетворения различных инженерных потребностей.



Стандарт производителя запорного клапана сильфона:

Стандарт продукции
Стандарт производителя:DIN EN 13709:2003 Лицом к лицу:DIN EN 558-1
Стандарт конца фланца:DIN 1092-2002  Стандарт сварочного конца:DIN EN 12627
Стандарт испытаний:DIN EN 12266


Испытание под давлением:

Испытание под давлением
Номинальное давление 1.6Mpa 2.5Mpa 4.0Mpa
Испытание на печать 1.8MPa 2.8MPa 4.4MPa
Тест на герметичность корпуса 2.4MPa 3.6MPa 6.0MPa
Максимум. Температура 425℃



Доступный тип диска
