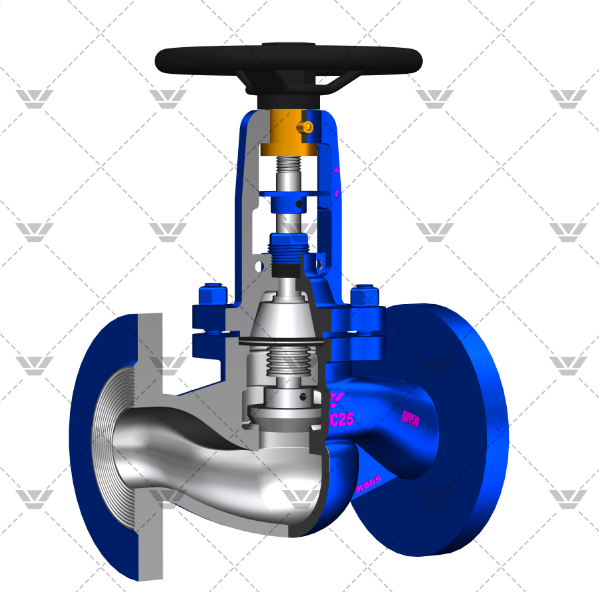

Сильфонный шаровой клапан предназначен для формирования металлического барьера между текучей средой и атмосферой путем автоматической сварки вала, обеспечивая нулевую утечку из штока. Внутри сильфонного шарового клапана используется сильфонная конструкция. Нижний конец сильфона из нержавеющей стали приваривается к штоку с помощью прокладки из нержавеющей стали, чтобы предотвратить коррозию штока рабочей средой. Другой конец помещается между корпусом клапана и крышкой клапана для формирования статического уплотнения. Конструкция двойного уплотнения позволяет избежать утечки, если сильфон не заполняет шток, а сильфон приваривается к штоку для поддержания стабильных рабочих характеристик и предотвращения вибрации штока из-за вибрации заслонки. Наиболее подходит для пара, легковоспламеняющихся, взрывоопасных, термомасляных, высокочистых, токсичных и других сред в трубопроводе. Функция нулевой утечки сильфонного шарового клапана повышает безопасность оборудования, экономит много энергии, снижает эксплуатационные расходы и обеспечивает чистую и безопасную рабочую среду для промышленного применения.

Технические характеристики конструкции.
Проектирование и производство: GB/T 12235, DIN EN 13709:2003
Длина конструкции: GB/T 12221, DIN EN 558-1
Присоединительные размеры: HG/T 20592, DIN EN 1092-1
Давление-температура: GB/T 9131 ASME B16.34 HG 20592
Испытание-инспекция: GB/T 13927 GB/T 9092 API 598
Масс-спектрометрическое обнаружение утечек гелия: API 602 MSS SP-117

Особенности конструкции.
1: Многослойная конструкция уплотнения для обеспечения нулевой утечки
Первое уплотнение: сильфонное уплотнение со встроенной конструкцией, не требует обслуживания, снижает эксплуатационные расходы и гарантирует срок службы.
Второе уплотнение: неметаллическое уплотнение с использованием плетеной набивки с ингибитором коррозии для дополнительной надежности, безопасности и устойчивости к высоким температурам, не требующее технического обслуживания.
2: Сварные седла для обеспечения надежного уплотнения даже в тяжелых условиях.
3: Антиротационная деталь для предотвращения бокового скручивания сильфона и обеспечения максимального срока службы сильфона.
4: Пресс-втулка для запрессовки сальника, чтобы сделать уплотнение более полным и увеличить срок службы сальника, не требующего технического обслуживания.
