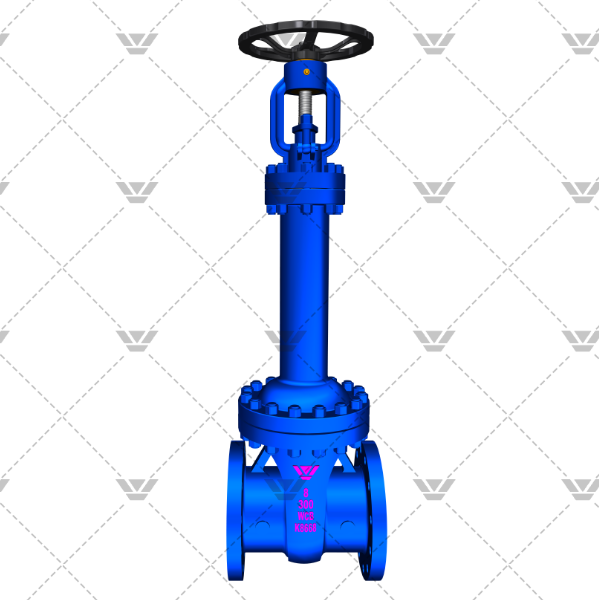

Сильфонная герметичная задвижка

Сильфонная герметичная задвижка

Шток сильфонной задвижки имеет структуру двойного уплотнения, состоящую из сильфона и набивки, чтобы обеспечить герметичное уплотнение на штоке клапана, что особенно подходит для трубопроводов с легковоспламеняющимися, взрывоопасными, токсичными и драгоценными средами. Конструкция сильфонного уплотнения имеет разумную конструкцию, устойчивость к усталости и длительный срок службы.

модель: VK111,VK112,VK113

размерный ряд: 2

диапазон давления: 150LB - 600LB

материал: 20Л, 25Л, 12Х18Н9ТЛ, 12X18H12M3ТЛ

температура: -38 to 425 ℃

Используемая среда: пар, термальное масло, расплавленная соль, горячая / холодная вода

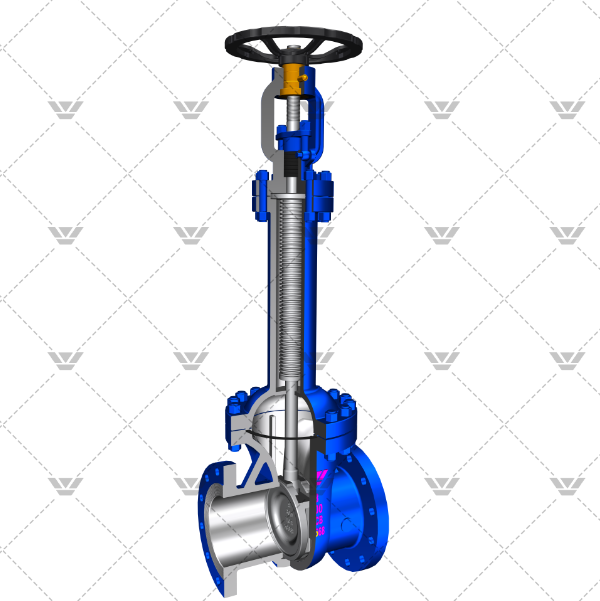

Задвижка с сильфонным уплотнением - конструкция, которая образует металлический барьер между текучей средой и атмосферой за счет автоматической сварки валков, чтобы гарантировать нулевую утечку штока клапана. Задвижка с сильфонным уплотнением используется конструкция сильфона. Нижний конец сильфона из нержавеющей стали приварен к штоку клапана через прокладку из нержавеющей стали, чтобы предотвратить коррозию штока клапана технологической жидкостью. Другой конец помещается между корпусом клапана и крышкой клапана, образуя статическое уплотнение. Принята конструкция с двойным уплотнением. В случае выхода сильфона из строя уплотнение штока предотвратит утечку. Сильфон приварен к штоку для обеспечения стабильной работы и предотвращения вибрации штока, вызванной вибрацией заслонки. Он наиболее подходит для трубопроводов с паром, легковоспламеняющимися, взрывоопасными, термомасляными, высокочистыми, токсичными и другими средами.

1. Типовая конструкция двухслойного сильфона;
2. Конструкция крышки клапана отвода тепла;
3. Проектирование нефтехранилища;
4. Конструкция гайки крепления штока клапана стопорным кольцом;
5. Разумная структура продукта, надежное уплотнение, красивый внешний вид;
6. Наплавка Твердый сплав на основе кобальта на уплотнительной поверхности, износостойкий, устойчивый к коррозии, длительный срок службы;
7. Закалка и отпуск штока клапана, а также обработка поверхности азотированием обладают хорошими антикоррозийными и антифрикционными свойствами;
8. Индикация положения подъема штока клапана стала более интуитивной;
9. Материал деталей, размер фланца и количество стыковых сварных швов могут быть разумно выбраны в соответствии с фактическими условиями работы или требованиями пользователя для удовлетворения различных инженерных потребностей.

сильфонная Задвижки клиновые изготовлен с использованием передовой высокопроизводительной технологии двойного уплотнения металлический сильфон + уплотнение, которая устраняет недостатки старения и утечки одинарной набивки обычных задвижек. Это не только повышает эффективность использования, но также значительно увеличивает безопасность и надежность использования. Также снижает затраты на техническое обслуживание и частоту. Ключевой компонент металлического сильфона, нижний конец узла штока клапана приварен технологией шовной сварки, а верхний конец приварен к соединительной пластине, чтобы сформировать металлический барьер между текучей средой и атмосферой, чтобы гарантировать нулевую утечку при шток клапана. Смазочное соединение на крышке может непосредственно смазывать шток клапана, гайку и втулку вала.

Продукция с сильфонными задвижками широко используется в: нефтехимической промышленности, текстиле из химических волокон, электростанциях, сталелитейных заводах, производстве пластиковой бумаги, системах горячего масла, паровых системах, системах холодного и горячего водоснабжения и других отраслях промышленности и условиях труда.

Стандарты проектирования и производства: GB12234, API6D;

Стандарт конструктивной длины: GB1221, ANSI B16.10;

Стандарты фланцев: JB79, ANSI B16.5;

Стандарты проверки и испытаний: GB12937, API 598
