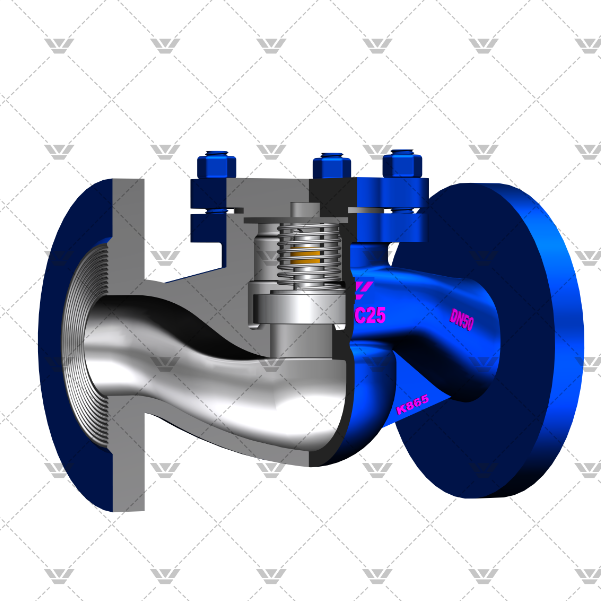

Клапаны обратные подъемные

Клапаны обратные подъемные

Клапаны обратные подъемные – вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия. С помощью обратной арматуры возможно защитить различное оборудование, трубопроводы, насосы и сосуды под давлением, а также существенно ограничить течь рабочей среды из системы при разрушении её участка.

модель: VK411,VK412,VK413

размерный ряд: DN15 - DN400

диапазон давления: PN16-PN40

материал: 20Л, 25Л, 12Х18Н9ТЛ, 12X18H12M3ТЛ

температура: -38 to 425 C

Используемая среда: пар, термальное масло, расплавленная соль, горячая / холодная вода

Поднимите обратный клапан, также известный как односторонний клапан или обратный клапан, он автоматически открывается и закрывается потоком самой среды в трубопроводе и силой, создаваемой пружиной, которая принадлежит автоматическому клапану. Обратные клапаны используются в трубопроводных системах. Их основные функции заключаются в предотвращении обратного потока среды, предотвращении реверсирования насоса и его приводного двигателя и в выпуске среды в контейнер. Обратный клапан также можно использовать для пополнения вспомогательной системы, где давление может превышать давление в основной системе.

Функция обратного клапана состоит в том, чтобы позволить среде течь только в одном направлении и предотвратить обратный поток. Обычно такой клапан работает автоматически. Под действием напорной жидкости, текущей в одном направлении, заслонка клапана открывается; когда жидкость течет в противоположном направлении, самосовпадение давления жидкости и заслонки клапана воздействует на седло клапана, тем самым перекрывая поток. Среди них обратный клапан с внутренней резьбой и обратный клапан-бабочка относятся к этому типу клапана, который включает поворотный обратный клапан и подъемный обратный клапан.


Поворотный обратный клапан имеет шарнирный механизм, а заслонка, как дверь, свободно опирается на наклонную поверхность седла. Чтобы заслонка клапана могла каждый раз достигать правильного положения на поверхности седла клапана, заслонка клапана спроектирована в шарнирном механизме, так что заслонка клапана имеет достаточно места для отвинчивания, а заслонка клапана действительно и полностью контактирует с седлом клапана. Заслонка клапана может быть полностью изготовлена из металла или может быть инкрустирована кожей, резиной или синтетическим покрытием, в зависимости от требований к характеристикам. Когда поворотный обратный клапан полностью открыт, давление жидкости почти беспрепятственно, поэтому падение давления через клапан относительно невелико.



Стандарт производителя Поднимите обратный клапан:

Стандарт продукции
Стандарт производителя:DIN EN 13709:2003 Лицом к лицу:DIN EN 558-1
Стандарт конца фланца:DIN 1092-2002  Стандарт сварочного конца:DIN EN 12627
Стандарт испытаний:DIN EN 12266


Испытание под давлением:

Испытание под давлением
Номинальное давление 1.6Mpa 2.5Mpa 4.0Mpa
Испытание на печать 1.8MPa 2.8MPa 4.4MPa
Тест на герметичность корпуса 2.4MPa 3.6MPa 6.0MPa
Максимум. Температура 425℃
