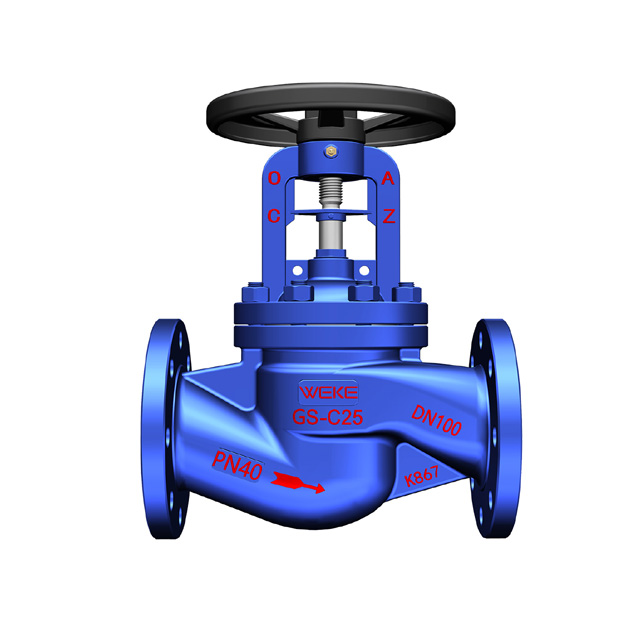

波纹管截止阀,通过自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏的设计。波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端经不锈钢垫片焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀瓣振动引起阀杆振动。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。

1、双层波纹管标准设计；
2、散热型阀盖设计；
3、储存润滑油装置设计；
4、卡簧固定阀杆螺母设计；
5、产品结构合理、密封性能可靠、造型美观；
6、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
7、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
8、阀杆升降位置指示，更直观；
9、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

波纹管截止阀适用于公称压力PN1.6～6.4MPa，工作温度-29～350℃的广泛用于流体、高温导热油、液氨等介质。波纹管截止阀其关键部件金属波纹管,下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏；开关无摩擦,密封不易磨损,启闭力矩小。这种截止阀采用独特的波纹管密封设计，从而完全消除了阀杆填料密封泄漏的问题，满足最严格的泄漏等级要求。波纹管截止阀的零泄漏特性改善了设备的安全性，节约大量能源，减少了维修费用，可工业应用提供了清洁安全的工作环境。

波纹管截止阀结构特点
1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计（波纹管+填料）,保证阀杆的零泄漏。没有流体损失,降低能源损失,提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观
4、双层波纹管、维修方便波纹管密封阀杆、双重密封 位置指示、无升降手轮

波纹管截止阀制造标准

压力试验

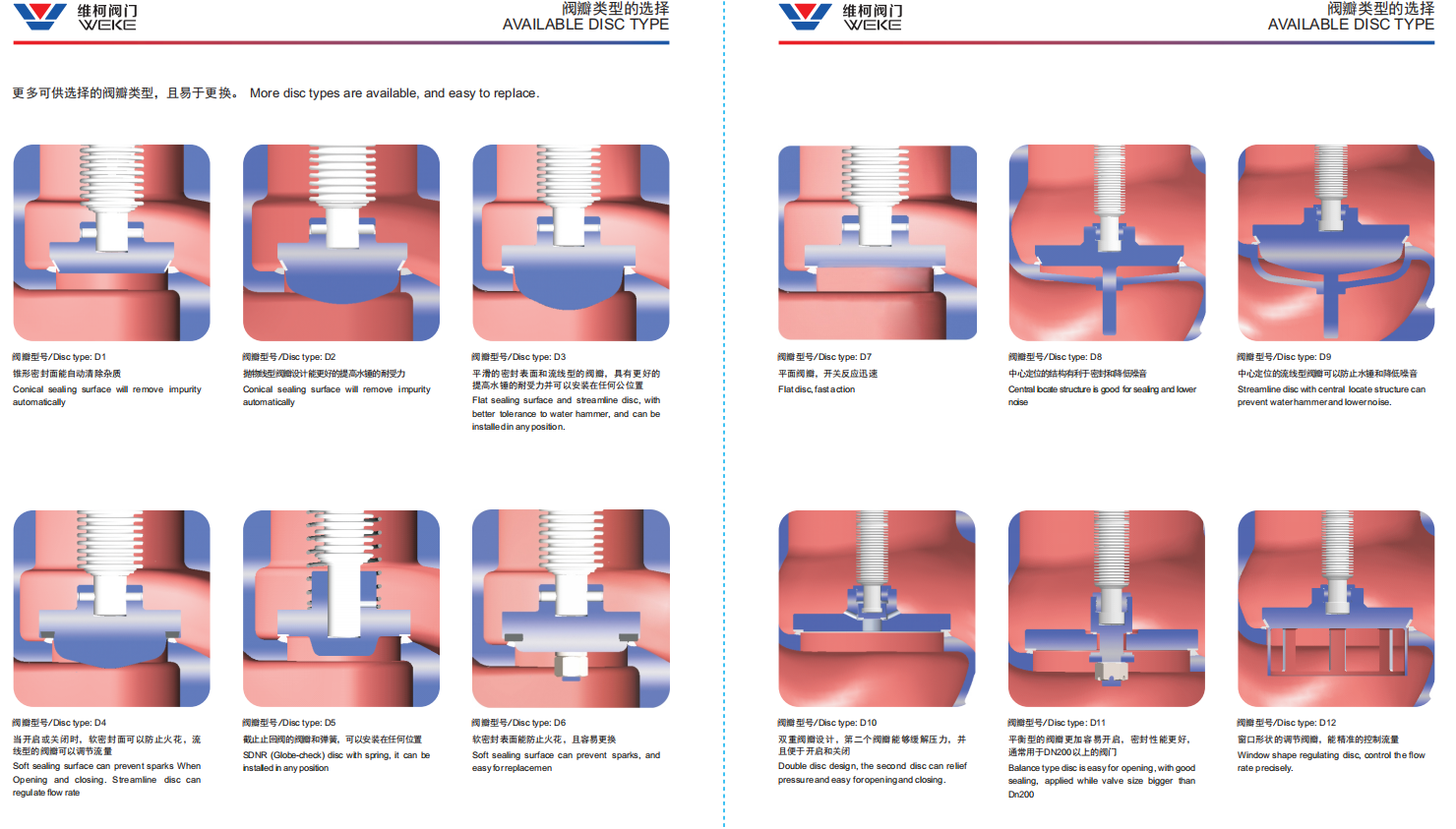

可供选择的阀瓣类型
